1540型直線振動篩篩面尺寸為寬1500mm；長4000mm。主要用于煤塊等物料的篩分，多用于產量大的物料篩分。

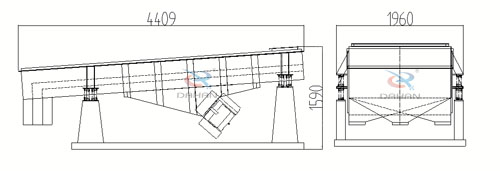

1540型直線振動篩外形尺寸圖

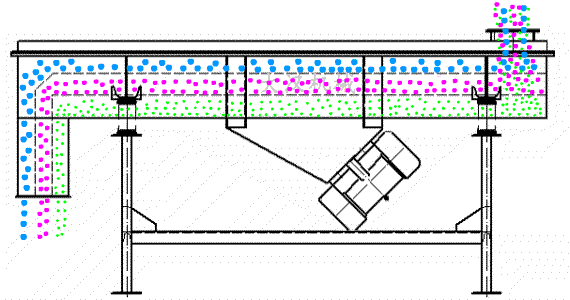

1540直線振動篩工作原理
1540型直線振動篩兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。

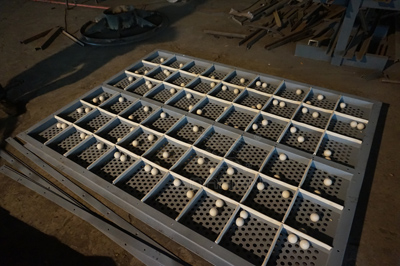

1540型直線振動篩零部件圖片

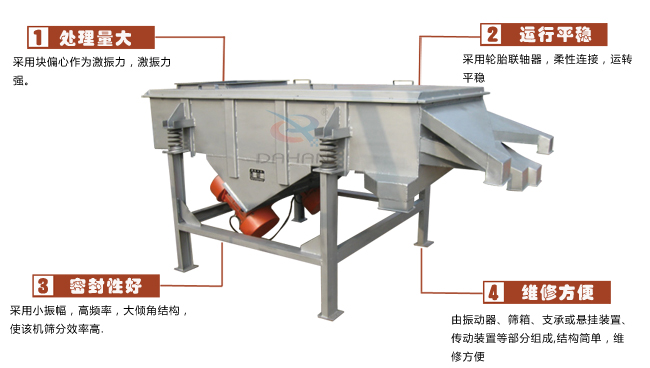

1540型直線振動篩特點
1、篩分效率高，篩分產量大；
2、篩網使用壽命長；
3、密封性好無粉塵無粉塵溢散；
4、維修方便；

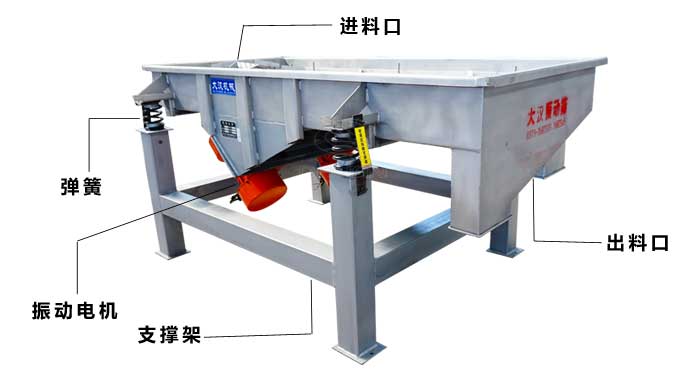

1540型直線振動篩結構說明
1540型直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

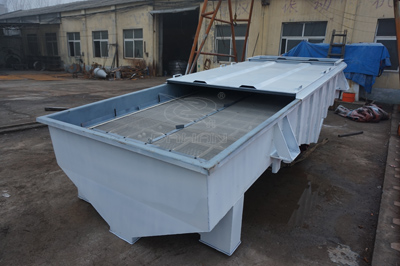

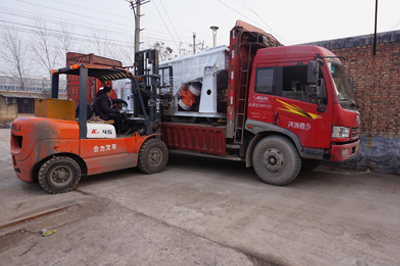

1540直線振動篩發貨圖
